Bei der Farbnebelabsaugung werden oft große Luftmengen über die Abluftanlage aus dem Lackierraum abgeführt. Ohne abgestimmte Zuluft entsteht schnell ein Unterdruck, der zu Zugerscheinungen und instabilen Strömungen im Raum führt.
Zuluftanlangen gleichen diese Luftmengen gezielt aus und stellen stabile Bedingungen im Lackierraum sicher.
Eine Zuluftanlage sorgt in Lackieranlagen dafür, dass die durch die Abluftanlage abgeführte Luftmenge gezielt ersetzt wird. Ohne diese Zuluft würde ein Unterdruck entstehen, der zu instabilen Strömungsverhältnissen und Qualitätseinbußen führt.
Im Zusammenspiel mit der Absaug- bzw. Abluftanlage stellt die Zuluftanlage eine gleichmäßige Luftführung, stabile Prozessbedingungen und saubere Oberflächenqualität sicher.
Wird die durch die Abluftanlage entfernte Luft nicht gezielt ersetzt, entsteht im Lackierraum ein Ungleichgewicht im Lufthaushalt. Dabei strömt Luft unkontrolliert über Öffnungen oder Undichtigkeiten nach, wodurch sich die Strömung im Raum verändert.
Mit abgestimmter Zuluft
Ohne ausreichende Zuluft
→ Eine abgestimmte Zuluftanlage verhindert diese Effekte und sorgt für reproduzierbare Bedingungen im gesamten System.
Zuluftanlagen arbeiten im direkten Zusammenspiel mit der Abluftanlage. Die abgeführten Luftmengen werden gezielt ausgeglichen, wodurch eine stabile Luftbilanz entsteht.
In der Praxis wird die Zuluft so ausgelegt, dass im Lackierraum ein leichter Überdruck vorliegt. Dadurch wird verhindert, dass ungefilterte Umgebungsluft in den Prozess gelangt.
Gleichzeitig ist entscheidend, wie die Luft eingebracht wird. Eine gleichmäßige und zugfreie Zuluft sorgt für stabile Strömungen im Raum und dafür, dass der Spritzprozess nicht gestört wird.

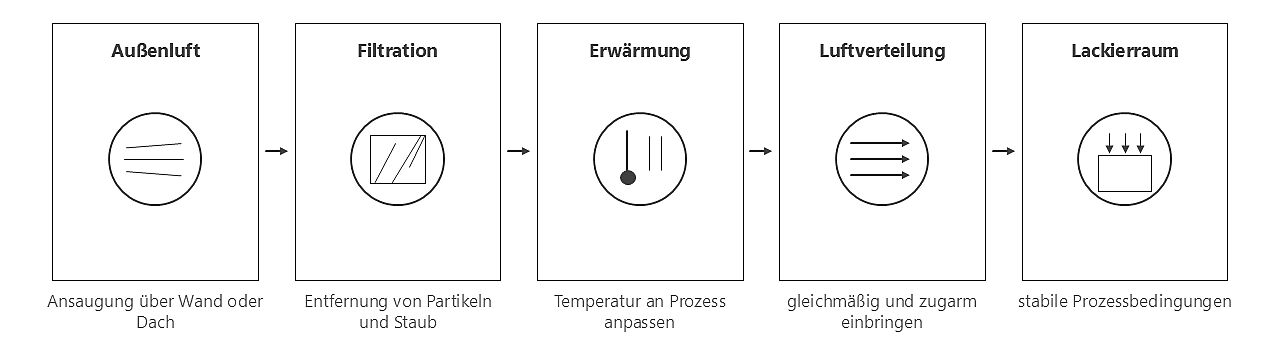

Eine Zuluftanlage führt dem Lackierraum kontinuierlich aufbereitete Frischluft zu. Die angesaugte Außenluft wird zunächst gefiltert, um Partikel und Verunreinigungen zu entfernen. Anschließend kann sie - abhängig von den Umgebungsbedingungen - erwärmt werden, bevor sie gleichmäßig in den Raum eingebracht wird.
Die zentrale Aufgabe besteht darin, die Luft nicht nur zu ersetzen, sondern sie in einem definierten Zustand bereitzustellen und gezielt zu verteilen.
Typische Prozessschritte sind:
→ Ziel ist eine homogene Luftverteilung ohne störende Turbulenzen.

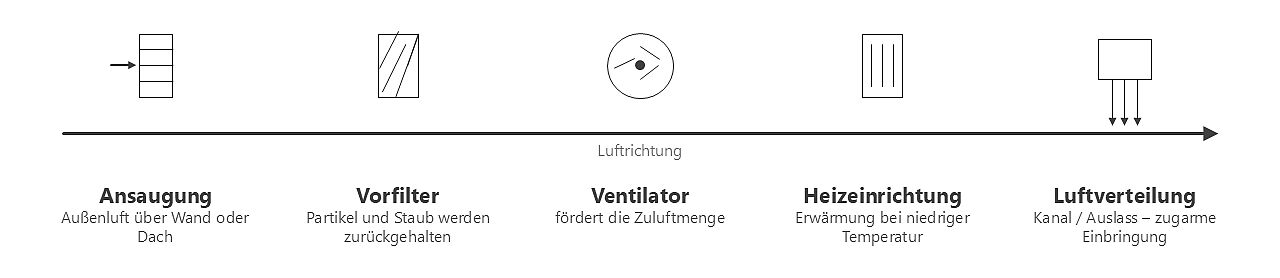

Zuluftanlagen bestehen aus mehreren funktionalen Komponenten, die gemeinsam die Aufbereitung und Verteilung der Zuluft ermöglichen.
Typischer Aufbau:
Die Komponenten sind modular aufgebaut und ermöglichen eine flexible Anpassung an unterschiedliche Anlagen und Anforderungen.
Je nach Einsatzbereich kommen unterschiedliche Zuluftsysteme zum Einsatz.
Zuluftanlagen mit Frischluftansaugung ermöglichen eine vollständige Kontrolle der Luftqualität und werden vor allem in größeren Lackieranlagen eingesetzt.
Zuluftsysteme mit Hallenluftansaugung nutzen vorhandene Umgebungsluft und eignen sich besonders für kleinere oder integrierte Anlagen.
Nachströmeinrichtungen stellen eine einfache Lösung dar, um bei geringeren Abluftvolumenströmen den notwendigen Luftausgleich sicherzustellen.
→ Die Auswahl hängt von Luftvolumen, Anlagenkonzept und Prozessanforderung ab.
Im Betrieb wird die Zuluftanlage direkt an die Leistung der Abluftanlage angepasst,
sodass ein stabiles Luftgleichgewicht entsteht.
Besonders relevant sind:
Temperatur:
unter etwa 18 °C sollte die Zuluft erwärmt werden
Regelbarkeit:
die Luftmenge kann stufenlos angepasst werden
Energieeffizienz:
gute Isolation reduziert Wärmeverluste
Kondensatbildung:
bei Frischluftsystemen ist eine Ableitung erforderlich
→ Diese Faktoren beeinflussen sowohl die Betriebssicherheit als auch die Prozessqualität.
Die Zuluft hat direkten Einfluss auf das Ergebnis der Lackierung. Gefilterte Luft verhindert Staubeintrag, während gleichmäßige Strömungsverhältnisse einen stabilen Spritzprozess ermöglichen.
Wesentliche Effekte sind:
→ Eine korrekt ausgelegte Zuluftanlage ist damit ein entscheidender Qualitätsfaktor.
Zuluftanlagen sind ein integraler Bestandteil jeder Lackieranlage. Erst das abgestimmte Zusammenspiel von Abluftanlage, Zuluft und Luftführung sorgt für stabile Prozessbedingungen.
Während die Abluftanlage Farbnebel zuverlässig abführt, stellt die Zuluft die notwendigen Rahmenbedingungen für einen gleichmäßigen und kontrollierten Prozess bereit.
